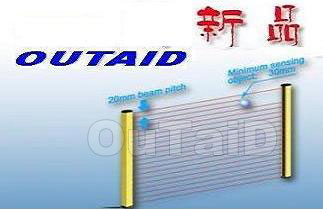

OTDGM系列光幕传感器

    本系列光幕传感器是反射板型光幕传感器具有直接引线和航空插头两种连接方式。

    本系列光幕 本系列产品适用于各种加工机床，压力机，冲床，切纸机，焊接设备，铸模设备，各种流水线，装配线，人工操作设备，各种生产线等需要安全保护的设备，能有效的保护人身及设备安全。 采用调制光源，抗外部各种环境光的干扰。检测距离长、分辨率高、安装使用方便、功能齐全传感器是对射板型光幕传感器具有直接引线和航空插头两种连接方式。

                                ● 光幕型号

型号	最大检测距离	光轴距	光轴数	检测幅度	最小可检出物体
OTDGM40-4	10m	40mm	4	180mm	不透明体Φ50
OTDGM40-6			6	270mm
OTDGM40-8			8	350mm
OTDGM40-10			10	430mm
OTDGM40-12			12	510mm
OTDGM40-16			16	660mm
OTDGM40-20			20	820mm
OTDGM40-24			24	960mm
OTDGM20-4	10m	20mm	4	120mm	不透明体Φ30
OTDGM20-6			6	160mm
OTDGM20-8			8	200mm
OTDGM20-10			10	240mm
OTDGM20-12			12	280mm
OTDGM20-16			16	350mm
OTDGM20-20			20	430mm
OTDGM20-24			24	510mm


                                                               ● 性能参数

电源电压		12～36VDC/AC±10%  脉动(P-P)10%以下
消耗电流		200mA以下
响应时间		100ms以下
输出	NPN	NPN集电极开路输出型：灌入电流100mA，残余电压1.6V以下
	PNP	PNP集电极开路输出型：拉出电流100mA，残余电压1.6V以下
	继电器	继电器触点容量：5A/250VAC
输出状态		所有光轴受光时ON
指示灯		投光器：电源指示灯（黄色） 受光器：电源指示灯（黄色），安全指示灯（绿色），故障指示灯（红色）
光源		红外LED
连接方式		圆型插座，配专用连接电缆，投光器4芯，受光器5芯
壳体材料		保护外壳：铝合金，前罩：PMMA，端盖：ABS
耐环境光		白炽光：受光面照度3000Lx；太阳光：受光面照度10000Lx
环境温度		工作时：-5～+40℃（但不结冰），保存时：-25～+55℃
环境湿度		工作时：35～85%RH，保存时：35～95%RH
振动		振频：10～55Hz，振幅0.35mm，X、Y、Z方向各扫描20次（1倍频率/min）
冲击		加速度：500m/s²约50g，X、Y、Z方向各3次
绝缘电阻		DC500V，20MΩ以上
介电强度		AC1000V，50/60Hz，1分钟（0～40℃），85%RH
防护等级		IEC IP40
