M38型旋转监控传感器
  内容:


速度检测传感器 M38

  转速传感器为一体化检测转速检测,感应转速的信号并对转速脉冲进行处理后输出一个开关量信号的一种转速检测的传感器。

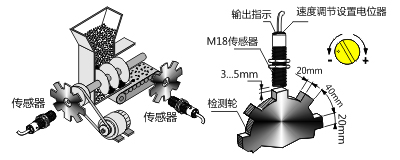

适用于皮带输送、吊桶提升、螺旋推进、研磨机、破碎机、泵、离心 干燥机、搅拌机监测打滑、皮带断裂、动轴剪切和过载等。

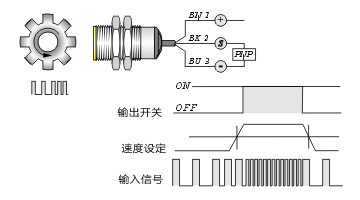

工作原理:

     传感器上电时会有9S延时使传感器输出闭合开关信号,进入助跑状 ,以驱动设备运行,当延时结束后进入转速检测状态。

传感器检测到的转速脉冲信号与传感器内部设定的转速阀值比较,当转 速脉冲大于转速阀值,传感器输出闭合的开关信号;当转速脉冲小于转速阀 值,传感器输出断开的开关信号。

该传感器适合欠速检测,当运转速度低于设定的转速后,传感器就输出一 个断开的开关信号。
转速阀值的设定:
1
:转速阀值设定方式:多圈电位器 转动设定。
2
:转速高的阀值设定:顺时针调节电位器的螺丝,为转速高。
3
:转速低的阀值设定:逆时针调节电位器的螺丝,为转速低。

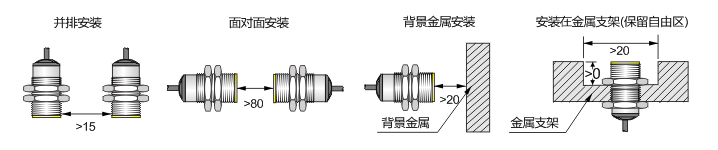

 ■ 安装:


■ 电气参数:

工作电压 10-55VD 200-240VAC
检测距离(Sn) 6mm
工作距离 0...5mm
重复精度 3%
回差距离 <10%
工作温度 -20...+70°C
输出指示 黄色LED
输出电流 <200mA过载短路极性保护 5...350mA
消耗电流 <10mA <3mA
最高频率 低速100Hz  ;  高速800Hz
上电延时 助跑时间9s ± 20%
