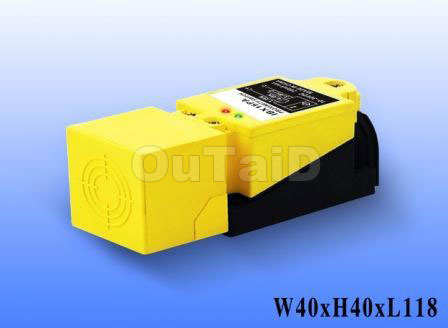

OTDLG40耐高温接近开关
|
|
额外动作距离 Sn(mm)
|
埋入 15 ，30
|
非埋入 20 ，40
|
|
具
备
型
号
|
DC型
|
NPN
|
常 开
|
OTDLG40-315DA1
|
|
OTDLG40-320DA1
|
|
常 闭
|
OTDLG40-315DA2
|
|
OTDLG40-320DA2
|
|
PNP
|
常 开
|
OTDLG40-315DB1
|
|
OTDLG40-320DB1
|
|
常 闭
|
OTDLG40-315DB2
|
|
OTDLG40-320DB2
|
|
二线制
|
常 开
|
OTDLG40-215D1
|
|
OTDLG40-220D1
|
|
AC型
|
常 开
|
OTDLG40-215A1
|
|
OTDLG40-220A1
|
|
常 闭
|
OTDLG40-215A2
|
|
OTDLG40-220A2
|
|
规格
|
M12
|
M18
|
M30
|
M40
|
|
检测距离
|
埋入2mm±10 % 4mm±10 %
|
5 mm±10 % 10mm±10 %
|
10 mm±10% 20mm±10 %
|
15 mm±10% 30mm±10 %
|
|
非埋入4mm±10 % 8mm±10 %
|
8 mm±10 % 16mm±10 %
|
15 mm±10% 30mm±10 %
|
20 mm±10% 40mm±10 %
|
|
应差距离
|
检测距离的15%以下
|
|
检测物体
|
金属
|
|
标准检测物体
|
金属12×12×1mm
|
金属18×18×1mm
|
金属30×30×1mm
|
金属40×40×1mm
|
|
频率
|
1kHz
|
0.5kHz
|
0.25kHz
|
0.2KHZ
|
|
电源电压
|
DC12～24V脉动
10%以下（DC10～30V）
|
( AC90V～250V)
|
|
消耗电流
|
0.8mA以下
|
|
控制输出
|
开关容量
|
3～100mA
|
|
残留电压
|
5V以下（负载电流100mA、导线长2m时）
|
|
显示灯
|
1型：动作显示(红)、设定显示(绿) 2型：动作显示(红)
|
|
保护回路
|
脉冲吸收、负载短路保护
|
|
环境温度
|
(-25℃+100℃) (-25℃+120℃) (-25℃+150℃)
|
|
湿度
|
35～95%RH
|
|
温度的影响
|
温度+23℃时，±15%检测距离
|
|
电压的影响
|
±15%额定电源电压范围、±1%检测距离
|
|
绝缘阻抗
|
50ΜΩ （DC500V兆欧表）
|
|
耐电压
|
AC1,000V 50/60Hz
|
|
振动
|
10～55Hz 双振幅1.5mmX、Y、Z各方向2h
|
|
冲击
|
1,000m/s2 X、Y、Z各方向10次
|
|
保护构造
|
IP67 IP67g(耐浸型、耐油型)]
|
|
连接方式
|
2m
|
|
材质
|
外壳
|
黄铜镀镍
|
|
|
|
|
